1.1 概述

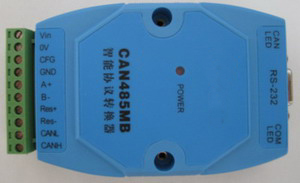

    GY8503 CAN485MB CAN總線協議轉換器是用于CAN-bus 現場總線和RS485總線之間數據交換的智能型協議轉換器。
    CAN485MB CAN總線協議轉換器可以快速將RS-485 通訊設備連接到CAN-bus 現場總線。該協議轉換卡集成有1個RS-485 通道、1個CAN-bus 通道，可以很方便地嵌入到使用RS-485 接口進行通訊的節點中，在不需改變原有硬件結構的前提下使設備獲得CAN-bus 通訊接口，實現RS-485 設備和CAN-bus 網絡之間的連接、數據通訊。
    CAN485MB 轉換器為用戶的使用提供了足夠的靈活性，用戶可以根據實際需要設置CAN總線接口和RS485接口的參數。通訊參數由上位機軟件配置，能使用戶快速進入高效率的CAN-bus 通訊應用。
    CAN485MB 智能協議轉換器提供兩種數據轉換方式：“透明轉換”、“透明帶ID標識轉換”。“透明轉換”適用于串行數據流的完全轉換，“透明帶ID標識轉換”適用于用戶自定義協議的串行數據轉換，用戶可根據實際應用的特點選擇合適的數據轉換方式。
    轉換卡采用貼片安裝工藝，CAN總線電路采用獨立的DC-DC電源模塊，進行光電隔離，與控制電路完全電氣隔離，使CAN485MB 轉換器具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。
    CAN485MB智能協議轉換器不僅適用于基本CAN總線產品，也滿足基于高層協議如DeviceNet、CANopen 等CAN-bus總線產品的開發。

1.2 性能與技術指標
● 智能CAN卡，內建微處理器；
● 功能兼容廣州ZLG－CAN485MB協議轉換器
● 實現CAN總線 與RS-485 的雙向數據通訊，CAN總線發送和接收；
● 支持CAN2.0A 和CAN2.0B 協議，支持標準幀和擴展模式；
● 支持數據幀，遠程幀格式；
● CAN總線通訊波特率可設定：5k-1000kbps；
● 2線差分式RS485 通訊接口，通訊速率在2400~115200bps 之間可設定；
● 提供兩種數據轉換模式：透明轉換、透明帶ID標識轉換；
● CAN總線接口與RS485接口均采用光電隔離、DC-DC電源隔離；
● 高幀流量：400 幀/秒（＊）；
● 工作電源：＋7V～＋40V DC；可根據要求提供5V接口。
● 工作溫度：-40 ℃ ～ +85℃；
● 支持標準DIN 導軌安裝；
● 產品尺寸：100mm*70mm*25mm（不計算導軌安裝架高度）。
注意：CAN485MB 智能協議轉換器的高幀流量是在大串口波特率下測得。

1.3 典型應用
● 設備與設備間采用CAN總線通信
● CAN網絡取代RS485網絡
● 擴展標準RS485網絡通訊長度；
● 煤礦遠程通訊
● PLC 設備聯網
● 現有RS-485 設備連接CAN-bus 網絡
● 擴展標準RS-485 網絡通訊長度
● PLC 設備連接CAN總線網絡通訊轉換
● CAN總線與串行總線之間的網關網橋
● 工業現場網絡數據監控
● CAN 教學應用遠程通訊
● CAN 工業自動化控制系統
● 慢速CAN 網絡數據采集數據分析
● 智能樓宇控制
● 數據廣播系統等CAN總線應用系統

1.4 產品銷售清單
1）GY8503 CAN485MBCAN總線協議轉換器。
2）光盤1張。（CAN485MB設備配置軟件CANConfig，用戶手冊，CAN總線相關資料等）；
