Cortex-M3
開發板

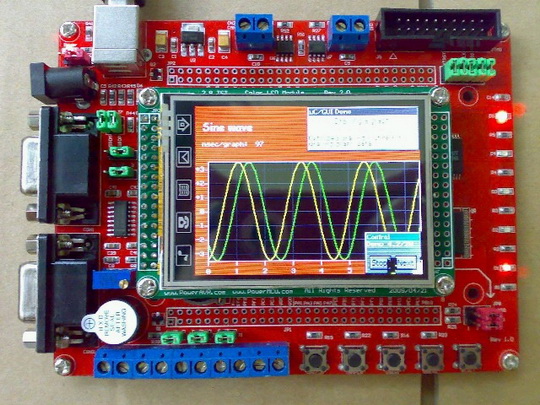

STM32開發板是以意法半導體 (ST)公司推出的ARM CortexM3系列高配置芯片STM32F103ZET6為核心組成。
板上資源：
*CPU:STM32F103ZET6;(LQFP144腳,片上集成512K flash、64KRAM，12Bit A/D、D/A;PWM、CAN、USB、SDIO、FSMC等資源)
*板上外擴512K SRAM, 2M NOR FLASH （板上支持大1024k SRAM,16M的NOR FLASH）滿足大容量數據采集、處理及分析要求
*板上外擴128M NAND FLASH滿足彩屏上豐富的圖片存儲、數據表格存儲，文件管理等應用
*搭配2.8寸TFT真彩觸摸屏模塊或3.2寸TFT真彩觸摸屏模塊(由用戶選擇),FSMC控制,彩屏模塊上配置ADS7843觸摸控制器，支持一個SD卡（SPI方式）可用于存儲圖片，支持一個AT45DBxxx的DATA FLASH（可用于存儲漢字庫）
*一路CAN通信接口,驅動器芯片SN65VHD230
*兩路RS232接口
*一路RS485通信接口
*一個SD卡座SDIO控制方式
*一個I2C存儲器接口,標配24LC02(EEPROM)
*一個SPI存儲器接口,標配AT45DB161D(DATA FLASH)
*一路ADC調節電位器輸入
*三路ADC輸入接線端子引出
*兩路PWM輸出接線端子引出
*兩路DAC輸出接線端子引出
*一個蜂鳴器、五個用戶LED燈、一個電源指示燈，一個USB通信指示燈，四個用戶按鍵，一個系統復位按鍵
*電源選擇跳線，支持外接5V電源供電，USB供電或JLINK供電
*板子規格尺寸:13CM X 10CM
*所有I/O口通過2.54MM標準間距引出,方便二次開發
豐富例程,不但有板載功能模塊的MDK測試源碼:LED流水燈入六實例、RTC、按健、PWM、蜂鳴器、USB、SD卡、ADC、DAC、12C、RS232、RS485通、CAN、觸摸屏測試、TFT液晶屏測試.....
還有移植成功的UCOS2、UCGUI的數個例程,可直接應用于工控設備或手持儀表中的人機界面設計，讓你的產品擺脫黑白的單調，進入色彩斑斕的世界!激發你的設計靈感!
產品包裝:
開發板（ARM Cortex-M3高端首選） <一塊>
USB純銅電纜 <一根>
串口下載線 <一根>
CD ROM 光盤 <一張>
可選配件：
2.8寸真彩液晶屏， 開發板(103ZET6)+2.8液晶屏：308元
3.2寸真彩液晶屏， 開發板(103ZET6)+3.2液晶屏：318元
 |
